测绘分院探索枢纽检测新技术

测绘分院探索将无人机航测系统与水下多波束无人船系统相结合的双系统测量方式，通过将两个系统的数据进行融合，为航电枢纽工程在运行期的检测发展新的应用方法。

本次技术探索以检测汉阳航电枢纽工程下游在运行期的工作状态和安全状况为主要目的。通过对汉阳航电枢纽闸坝下游地形图测量及水下多波束点云测量，及时对闸坝泄洪堰面及其下游消力池、护坦和海漫的冲刷情况做出评价。全面掌握汉阳航电枢纽工程下游建筑物在运行期的变化情况，准确了解其可能的影响及其程度，为工程调度和决策提供可靠的依据。

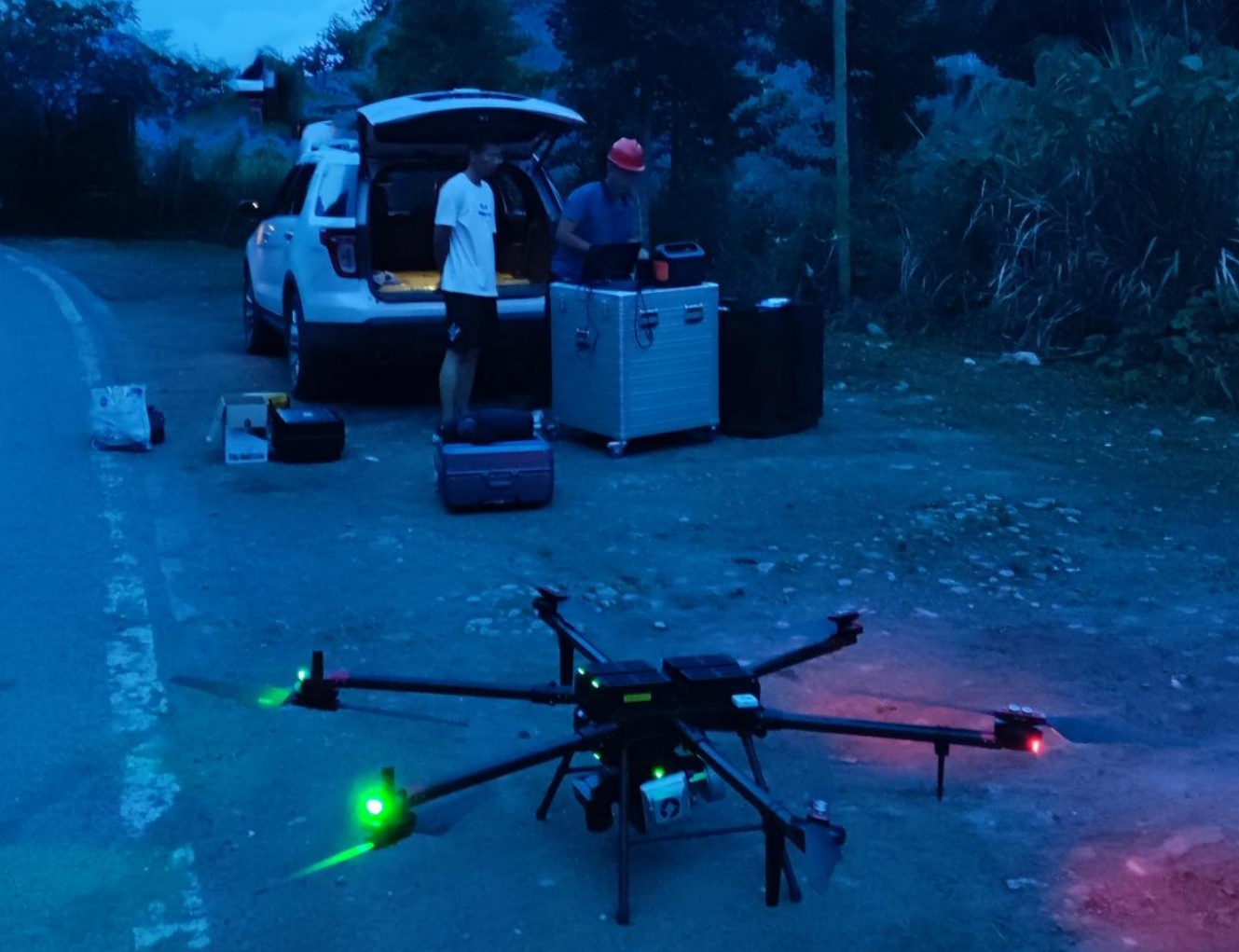

激光点云航飞

多波束雷达无人船

通过综合利用航空正射测量、倾斜摄影测量、航空激光点云、水下单波束测量、水下多波束点云测量手段，对大坝上下游水上、水下进行地形图绘制和三维建模，得到枢纽区三维立体模型、冲刷区域水下点云、冲刷部位水下三维模型等基础数据。

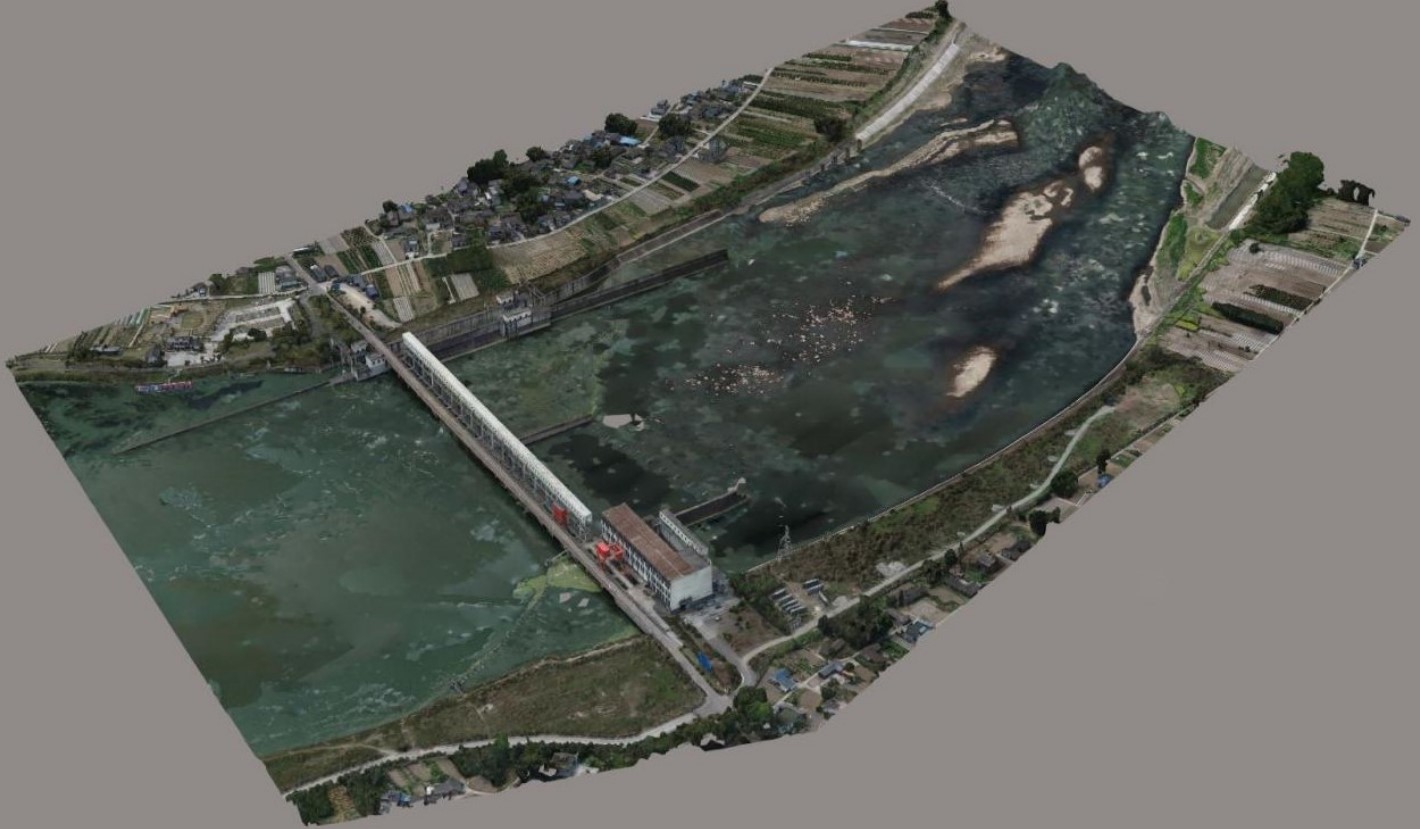

倾斜摄影测量立体模型

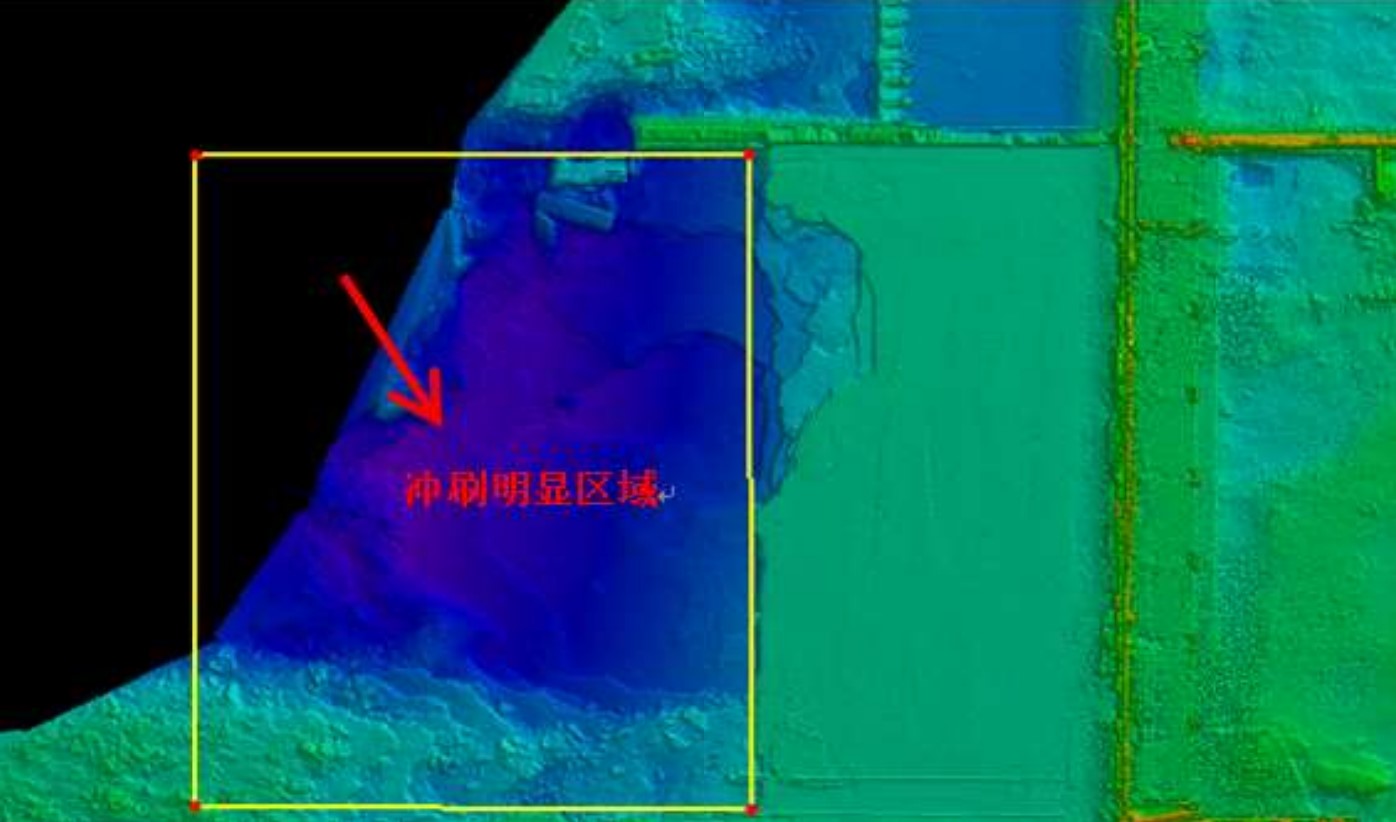

冲刷区域水下点云分析

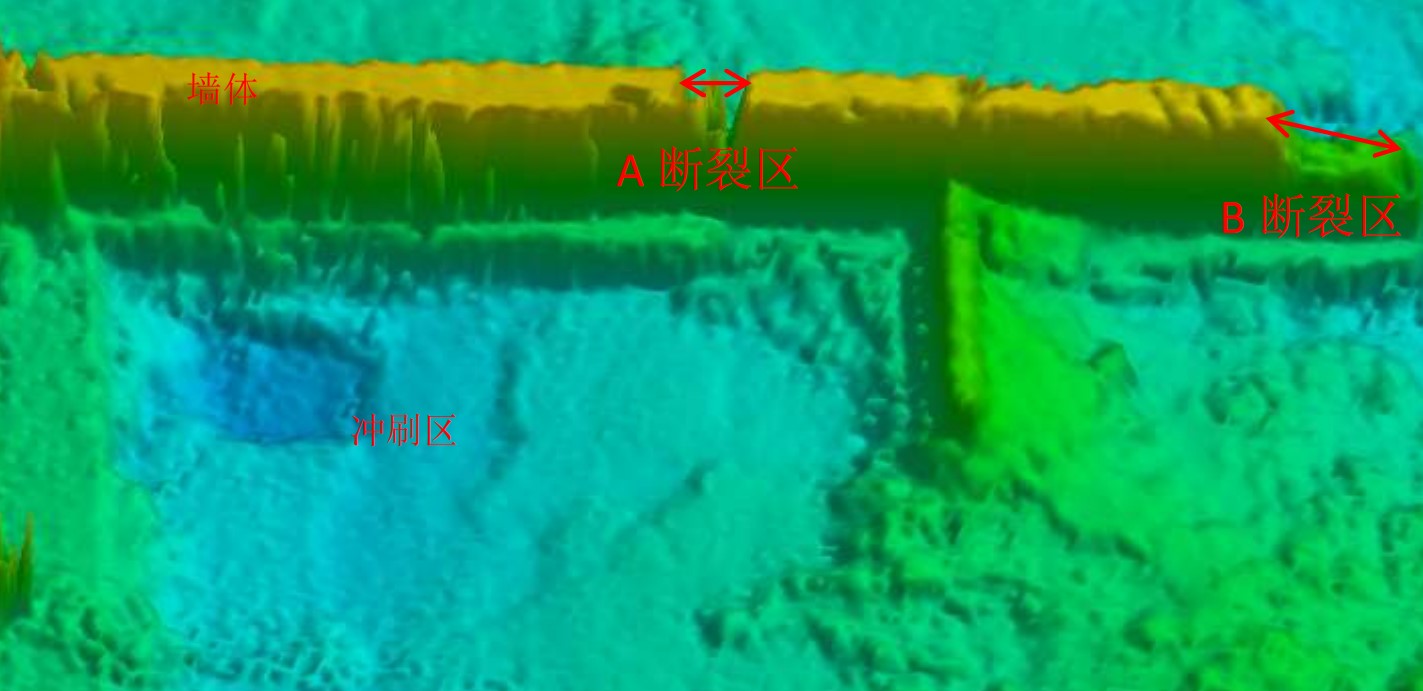

局部冲刷部位水下三维模型

分院此次应用的新技术新设备，一方面为业主方解决了运行期对枢纽区工作状态和安全状况的检测需求；另一方面，也提升了测绘分院的又一项业务新技能，通过学习新技术和融合不同的测绘系统，大大的提高了工作的多样性和效率，为分院以后的发展提供了更好的技术支撑。
